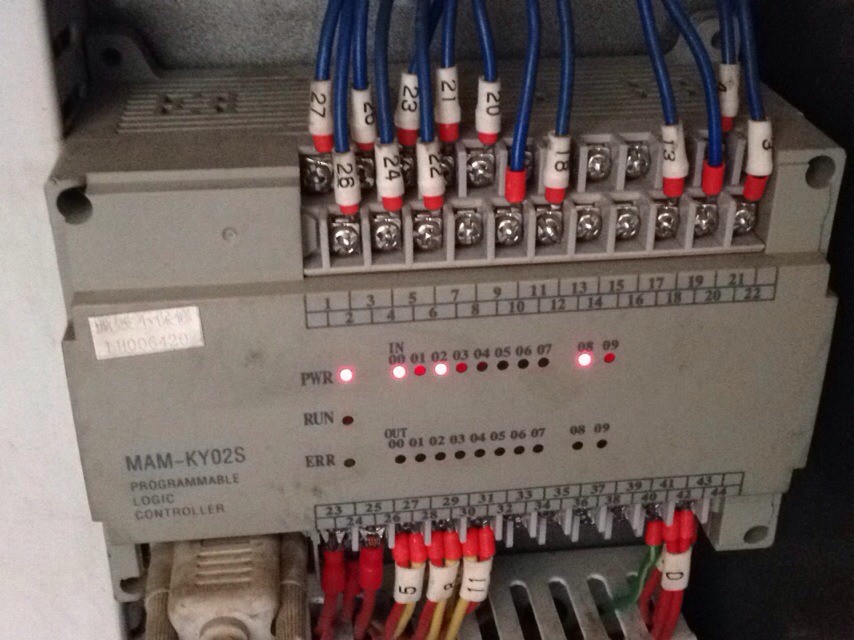

产品名称：捷豹螺杆机主控器PLC
详细参数：
相关说明：
一、功能及技术参数
一、开关量：9路开关量输入，10路继电器开关量输出；
二、模拟量：二路Pt100温度输入，二路4～20mA变送输入，两组三相电流输入（配套CT）；
三、相序输入电压：三相380V；
四、控制器工作电源：220V、50Hz、20VA；
五、显示量程
a）、油温：—20～150℃；精度：±1℃。
b）、气温：—20～150℃；精度：±1℃。
c）、运行时间：0～999999小时。
d）、电流显示量程：0～999.9A。
e）、压力：0～1.60MPa。精度；0.01Mpa。
6、相序保护：当保护器检测到错相时，动作时间≤2s；
7、电机保护：本控制器对主电机和风扇电机均具有以上五种基本保护功能
①、堵转保护：起动结束后，当工作电流达到设定电流的四至八倍时，动作时间≤0.2s；
②、短路保护：只要检测电流达到设定电流的八倍以上时，动作时间≤0.2s；
③、缺相保护：当任何一相电源缺相时,动作时间≤2s；
④、不平衡保护：任何两相间电流相差60～75%时,动作时间≤5s；
⑤、过载反时限保护特性(时间单位为秒)，见下表。倍数＝I实／I设定
当电机运行电流大于或等于设定电流的1.2倍至3.0倍时按下表的过载倍数及动作时间延时动作
I实/I设 时间参数 | ≥1.2 | ≥1.3 | ≥1.5 | ≥1.6 | ≥2.0 | ≥3.0 |
动作时间 | 60 | 48 | 24 | 8 | 5 | 1 |
表2、电机保护反时限曲线表
8、温度保护：当检测到的实际温度大于设定温度时,动作时间≤2s；
9、输出继电器触点容量：250V5A；触点寿命500000次；
10、电流显示误差小于1.0%.；
11、RS—485通讯
二、型号规格
1、 型号说明
MAM—KY02S（40）（B）（T）—Ⅷ
控制方式Ⅷ
T：带RS—485通讯
B：变送器；K：压力开关
适配主电机最大正常工作电流
V：叶片式空压机；S：螺杆式空压机
02型空压机控制器（LCD中文显示）
产品序列
2、 适用电机功率规格表
参数 规格 | 电流范围（A） | 适配主电机 功率（KW） | 备注 | 说明 |
MAM—KY02S（20） | 8～20 | 4～10 |
| 风机电流有0.2~2.5A档、1~5A档、4~10A档三种规格根据风机电流确定 |
MAM—KY02S（40） | 16～40 | 8～20 |
|
MAM—KY02S（100） | 30～100 | 15～50 |
|
MAM—KY02S（200） | 80～200 | 40～100 |
|
MAM—KY02S（400） | 160～400 | 80～200 |
|
MAM—KY02S（600/5） | 100～600 | 50～300 | 接外部CT |
